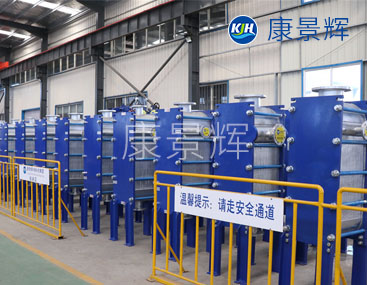

耐高壓板式換熱器是一種專為高壓、高溫及苛刻工況設計的換熱設備，相比傳統板式換熱器，其承壓能力明顯提升（通常可達10~25MPa），同時保持緊湊的特性。以下是其技術細節、應用場景及選型要點。

1.耐高壓板式換熱器的類型

根據結構和制造工藝，耐高壓板式換熱器主要分為以下三類：

2.耐高壓設計的關鍵技術

（1）板片結構強化

加厚板片：厚度可達0.8~1.2mm（普通板片0.4~0.6mm），提升承壓能力。

特殊波紋設計：

人字形波紋：高湍流，但壓降大，需平衡傳熱與承壓。

蜂窩狀波紋：均布?jí)毫?，減少局部應力集中。

加強筋設計：在板片邊緣或流道間增加支撐結構，防止高壓變形。

（2）焊接工藝

激光焊接：焊縫窄且深，熱影響區小，適合精密高壓設備（如氫能裝備）。

氬弧焊（TIG）：用于厚板或特殊材料（如鈦、哈氏合金）。

（3）材料選擇

不銹鋼：316L（常規耐腐蝕）、254SMO（高耐氯離子）。

特種合金：鈦（耐海水、氯化物）、哈氏合金（耐強酸）、鎳合金（高溫）。

復合板：鈦鋼復合板兼顧強度與耐蝕性。

3.核心優勢與局限性

優勢

高壓耐受：可達25MPa（如石油加氫工藝）。

快速傳熱：K值可達5000~8000W/m2·K，比管殼式高3~5倍。

緊湊輕量：體積僅為管殼式的1/3~1/5，節省空間。

無泄漏風險：全焊接結構杜絕墊片老化問題。

局限性

維護困難：不可拆卸，需在線化學清洗或機械沖洗。

成本較高：特種材料和焊接工藝推高造價。

堵塞敏感：窄流道設計對顆粒物容忍度低（需前置過濾）。

4.典型應用場景

（1）石油化工

加氫裂化：反應產物換熱（壓力15~20MPa，溫度400℃+）。

乙烯裂解：急冷鍋爐中的高溫油氣冷卻。

（2）能源與電力

超臨界CO?發電：耐壓20MPa以上的緊湊式回?zé)崞鳌?/span>

核電站：一回路輔助冷卻系統（鈦材防腐蝕）。

（3）制冷與LNG

液化天然氣（LNG）：高壓泵送后的氣化換熱（160℃~50℃）。

氨制冷系統：耐壓10MPa的蒸發器/冷凝器。

（4）軍工與航天

火箭燃料預冷：液氫/液氧換熱器（低溫高壓）。

潛艇液壓系統：緊湊型油冷卻器（耐海水腐蝕）。

5.選型關鍵參數

設計壓力：需預留10%~15%安全余量（如工況20MPa，選25MPa型號）。

溫度范圍：材料熱膨脹系數匹配，避免熱應力開裂（如鈦與鋼的膨脹差需補償）。

流體特性：腐蝕性（選材）、黏度（流道寬度）、顆粒物（防堵設計）。

清洗需求：若易結垢，選擇寬流道或可化學清洗的結構。

安裝空間：全焊接板換可豎向或橫向布置，需預留檢修通道。

6.維護與故障處理

（1）常見問題

結垢堵塞：高壓差下易加速板片沉積，需定期酸洗（如硝酸循環）。

焊縫腐蝕：氯離子或酸性介質可能導致焊縫點蝕，需定期探傷。

熱疲勞裂紋：頻繁溫度波動（＞50℃/min）可能引發焊縫開裂。

（2）維護措施

在線清洗：CIP（CleaninPlace）系統配合化學溶劑。

預防性檢測：每年一次PT（滲透檢測）或UT（超聲波檢測）。

停機保護：排凈介質并充氮?dú)夥栏g。

7.行業新趨勢

超高壓應用：新型擴散焊接技術推動耐壓突破30MPa（如深海裝備）。

智能監測：集成光纖傳感器實時監測應力、溫度、泄漏。

3D打印板片：定制化流道優化流體分布與承壓性能。

耐高壓板式換熱器通過強化板片結構、焊接工藝和特種材料，在化工、能源、軍工等領域替代傳統管殼式換熱器，實現快速緊湊的換熱方案。選型時需關注壓力溫度腐蝕性三者的平衡，并針對維護限制制定預防性策略。對于工況（如氫能、LNG），建議與制造商聯合定制設計。
