  • 板式換熱器熱工計算和設計計算法

    來源: 板式換熱器熱工計算
    時間: 2023-09-05
    瀏覽次數: 256

    板式換熱器熱工計算,對于設計型的或者校核型的都可以采用以下兩種方法的任意一種,對數平均溫差法和溫度效率-傳熱單元法。

    板式換熱器熱工計算,對于設計型的或者校核型的都可以采用以下兩種方法的任意一種,對數平均溫差法和溫度效率-傳熱單元法。


    一、對數平均溫差法

    溫度效率-傳熱單元數法

    在換熱器中,當已知高溫流體的入口溫度、出口溫度和低溫流體的入口溫度和出口溫度等4項溫度時,采用對數平均溫差法能夠根據所需的換熱量計算出傳熱面積。但,當流體溫度未知時,采用對數平均溫差法時,則需要通過反復試算的方法求出出口溫度。

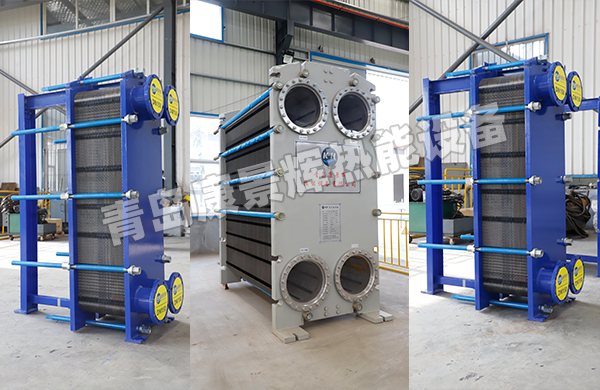

    板式換熱器熱工計算和設計計算法

    當僅知流體的入口溫度時,若使用溫度效率、傳熱單元數和熱容量比等3項無因次參數時,同樣能進行換熱計算。將這種方法稱為傳熱單元數法。

    在必須計算流體的未知溫度時,根據換熱器的效率,采用溫度效率法,則計算非常簡單。在選擇更好的板式換熱器的時,在比較多種換熱器性能時,這種方法是有效果的。


    二、設計計算法

    1.設計計算方法之一,已知用準則方程式表示板式換熱器的熱工特性和水力特性后,選擇板型并擬定板間流速,然后計算出在設計條件下的熱流體、冷流體的對流換熱系數,傳熱系數K。通過幾次試算得到所需的板片數,流程組合及壓力降。

    2.設計計算方法之二,已知用線圖或表格表示的板式換熱器的板間流速和傳熱系數的關系之后,查出設計條件下的傳熱系數,然后計算出所需的板片數、流程組合及壓力降。

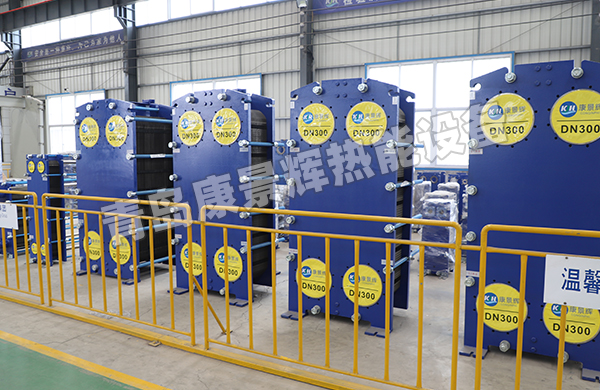

    板式換熱器設計計算法

    由于試驗時一般都采用清潔的板片,因此,在方法之一中可以先計算出熱流體和冷流體的換熱系數,然后,考慮板片污垢熱阻后,計算出傳熱系數。在方法之二中,無法在傳熱系數的計算公式中加上污垢的熱阻,故只得將查出的傳熱系數乘以一個小于1的系數,或將算出的換熱面積乘以一個大于1的系數。


    上述方法沒有原則性差別,但是方法一比較好。板式換熱器的板片形式,有四種,對稱型、非對稱型、寬流道、淺密波紋等。幾何尺寸參數有:?jiǎn)伟鍝Q熱器面積、板間流道面積、流道當量直徑。
