板式換熱器的安裝由其結構特點所決定,安裝起來比較方便靈活。今天康景輝小編為大家講解一下板式換熱器零部件組裝及系統安裝注意事項。

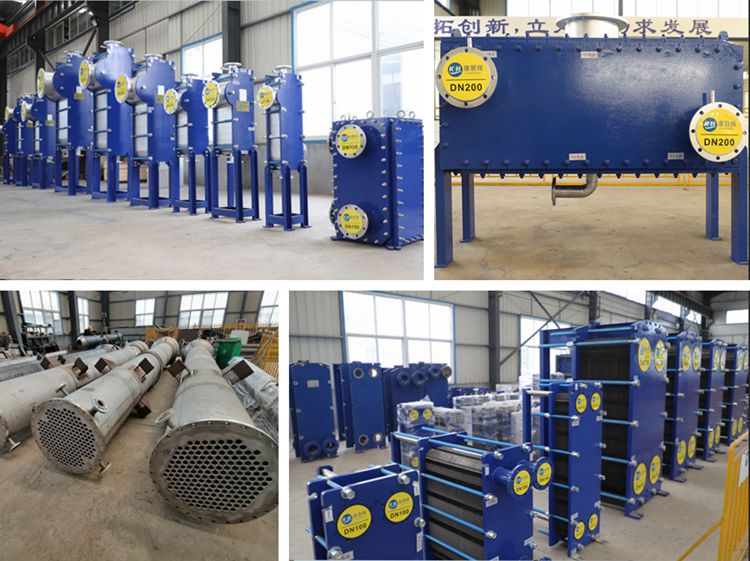

板式換熱器由板片、壓緊板、中間隔板、夾緊螺柱、法蘭、上下導桿、墊片等主要零部件組成。板式換熱器主要零部件所用材料應符合規范NB/T 47004的要求,選擇材料時應考慮其使用條件(如設計溫度、設計壓力、介質特性等)、焊接性能、加工性能及經濟合理性。在安裝板式換熱器時,要根據各種要求來選擇換熱器的零部件材質,確保板式換熱器使用壽命更長久一些。如您對此有任何不明白的地方,可以隨時聯系板式換熱器廠家,從我們廠賣出去的板式換熱器不管多長時間,我們都免費提供技術指導。不管是板式換熱器的清洗還是安裝,我們都可以提供遠程指導。
更有效的辦法就是在購買我們的板式換熱器的時候,客戶如果派一名電工或操作人員全程跟蹤我們板式換熱器的安裝流程的話,到時候遇到一些小問題,就可以當場解決了。在我們對客戶進行板式換熱器的安裝及指導操作的過程中,我們可以免費教會(huì )客戶如果使用和注意事項。合理的安裝和使用板式換熱器會(huì )讓換熱器用得時間更久一些。
話不多說,現在就給大家講一下板式換熱器各種零部件的組裝及組裝過程中的注意事項吧。
一、板式換熱器零部件組裝
關于板式換熱器的零部件組裝,無論是制造廠向使用單位發運零部件,進行現場組裝,還是使用單位在檢修機器拆開板式換熱器之后再進行組裝,都須按照一下順序進行。
1、認真閱讀隨機文件(合格證、材質證、流程圖、裝配圖、裝箱清單等)
2、檢查板片、接管、墊片的材質是否與換熱器內介質的耐腐蝕要求相一致。
3、按圖紙檢查所有的零部件是否齊全,型號、尺寸是否與圖紙相符。
4、將板片的墊片槽擦干凈,均勻地涂上粘結劑,粘上墊片。然后把板片整齊的疊放在一起,壓上重物。
5、按設計的流程圖進行組裝,并按規定順序進行夾緊。夾緊時注意按順序擰緊螺母。
6、液壓實驗要按單側分別進行。試驗壓力為換熱器設計壓力的1.25倍,保壓30分鐘。檢查所有密封和焊接部分,均無滲漏為合格。
二、板式換熱器安裝過程中的注意事項
1、吊裝時要注意換熱器的受力點
2、向墊片槽粘接墊片時,應確保墊片上和板片的墊片槽內沒有沙子、油污、鐵屑、焊接物等雜物,以免損壞密封,引起泄漏。
3、擰緊螺栓時用力要均勻,并不斷地測量?jì)蓧壕o板內側的距離,確保兩夾緊板間平行度偏差不大于1mm,以免墊片壓偏或滑出墊片槽。同時,一邊夾緊一邊細查,觀察是否有墊片、板片發生錯位現象。
4、液壓實驗的液體一般采用水。水溫不應低于5攝氏度。實驗時應緩慢升壓。試驗完成后,適當地松開壓緊螺母,放出積水。然后再擰緊螺母,夾緊至原尺寸,待用。
5、板式換熱器周?chē)鷳粲袡z修空間,其大小根據板片的尺寸來定。
6、夾緊螺栓上要涂以黃油,有條件時應套上保護管,以免生銹和碰傷螺紋。
7、如果泵的出口壓力大于設備的使用壓力,要在設備的入口處安裝減壓閥和安全閥。
8、當板式換熱器內充滿液體、帶有壓力時,不允許壓緊螺母。
以上就是板換零部件組裝及安裝注意事項,希望對大家有所幫助。
