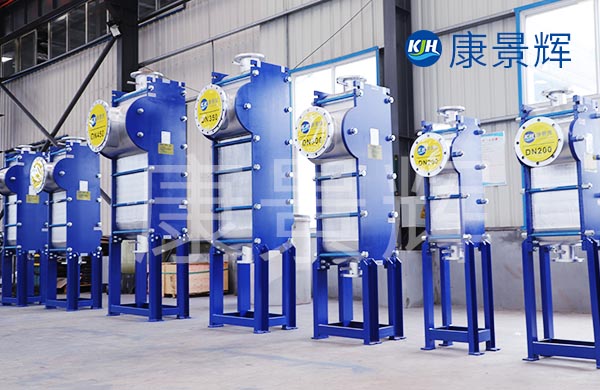

全焊式板式換熱器的優勢
來源：
本站
時間:
2023-04-17
瀏覽次數：
1326
全焊式板式換熱器是一種板換的新技術,全焊接板式換熱器具有適用范圍廣,傳熱效率高,壓力損失小,不易結垢,結垢緊湊,占地面積小等的優勢.
全焊式板式換熱器是一種集成可拆板式換熱器和管殼式換熱器優點于一身的新一代產品，它的推出彌補了可拆板式換熱器的應用空白，同時其耐高溫、高壓、和強耐腐蝕性能確保了對傳統管殼式換熱器大部分工況的取代。
全焊式板式換熱器的換熱板片，是由特種不銹鋼，以模具壓制而成。表面光滑不易結垢。它的波紋設計使流體在較低的流速下也能產生湍流，傳熱效率高，整個板片束全部采用本體材料由氬弧焊焊接而成，不采用任何非金屬密封材料確保全焊接板式換熱器適用于大多數換熱工藝場合。因而有較高的耐溫、耐壓性能，可適用于工作溫度300℃，壓力3.0Mpa的工況條件。
同時其緊湊的結構設計，傳熱性能及使用的方便靈活，決定了天生就具有取代傳統管殼式換熱器的優越性能，使全焊式板式換熱器在石化、采暖、電力、冶金、生物能源等行業廣泛應用。
全焊式板式換熱器與板式換熱器是有明顯區別的：從外觀來看，可拆板式換熱器可以拆卸，通常四個進出口位置都在同一側框架板上，而全焊式板式換熱器的四個口則是側面的上下和左右位置，因為采用的是焊接工藝，所以框架本身是不可以開孔的。
其次，可拆板式換熱器的內部是由換熱器板片和橡膠墊片組合而成，由于耐高壓的程度有限，所以板片的厚度通常在0.5㎜，而全焊式板式換熱器內部則省去了密封墊片這個部件，全部是由不銹鋼板片焊接而成，通常用于耐高溫高壓的工況，所以板片的厚度在1mmm。
全焊式板式換熱器具有以下優點：
1.全焊接板式換熱器的適用范圍廣
由于結垢上不需要橡膠密封墊密封，可焊接和沖壓的材料都可以制造，以及多樣化的結構設計，在各種溫度、壓力物理特性，以及空間條件下，都可以運用。
2.全焊接板式換熱器的傳熱效率高
全焊接板式換熱器在板片結構上，才用了可拆卸板式換熱器，其復雜的流體流動形態，通過改變板片形狀及間距就可以產生，發揮了其傳熱能力，雷諾數幾百即可達到湍流效果，獲得較高的傳熱性能，與管殼式換熱器相比，總傳熱系數為管殼式的3—5倍；同樣的工況條件，其面積僅為管殼式面積的1/3—1/4；另外，全焊接板式換熱器的污垢系數小僅為列管式換熱器的1/5，因而其換熱性能很好。
3.全焊接板式換熱器壓力損失小
全焊式板式換熱器板片結構，可以使流體充滿板片形成的流道，在這種情況下，1所有的板片表面都參與了熱交換，在流道中，介質可以實現無死區的流動，可以減少動能的消耗，進一步節省了運行成本。
4.全焊接板式換熱器不易結垢
壓制為波紋形狀的板片四周焊接后，在運行過程中，受熱應力的影響和制約，導致板片內側自由伸縮，進而不容易形成板片表面垢層。
5.全焊接板式換熱器結垢緊湊、占地面積小
全焊接板式換熱器結構緊湊，適用空間條件伸縮范圍大，可自由交換。單位面積內的換熱面積為管殼式的2—5倍，也不需要預留抽出管束的維修空間，實現同樣的換熱任務時，全焊接板式換熱器的占地面積約為管殼式換熱器的1/6—1/10，可以大大減少基建投資費用。
全焊式板式換熱器的換熱板片，是由特種不銹鋼，以模具壓制而成。表面光滑不易結垢。它的波紋設計使流體在較低的流速下也能產生湍流，傳熱效率高，整個板片束全部采用本體材料由氬弧焊焊接而成，不采用任何非金屬密封材料確保全焊接板式換熱器適用于大多數換熱工藝場合。因而有較高的耐溫、耐壓性能，可適用于工作溫度300℃，壓力3.0Mpa的工況條件。
全焊式板式換熱器與板式換熱器是有明顯區別的：從外觀來看，可拆板式換熱器可以拆卸，通常四個進出口位置都在同一側框架板上，而全焊式板式換熱器的四個口則是側面的上下和左右位置，因為采用的是焊接工藝，所以框架本身是不可以開孔的。
其次，可拆板式換熱器的內部是由換熱器板片和橡膠墊片組合而成，由于耐高壓的程度有限，所以板片的厚度通常在0.5㎜，而全焊式板式換熱器內部則省去了密封墊片這個部件，全部是由不銹鋼板片焊接而成，通常用于耐高溫高壓的工況，所以板片的厚度在1mmm。
1.全焊接板式換熱器的適用范圍廣
由于結垢上不需要橡膠密封墊密封，可焊接和沖壓的材料都可以制造，以及多樣化的結構設計，在各種溫度、壓力物理特性，以及空間條件下，都可以運用。
2.全焊接板式換熱器的傳熱效率高
全焊接板式換熱器在板片結構上，才用了可拆卸板式換熱器，其復雜的流體流動形態，通過改變板片形狀及間距就可以產生，發揮了其傳熱能力，雷諾數幾百即可達到湍流效果，獲得較高的傳熱性能，與管殼式換熱器相比，總傳熱系數為管殼式的3—5倍；同樣的工況條件，其面積僅為管殼式面積的1/3—1/4；另外，全焊接板式換熱器的污垢系數小僅為列管式換熱器的1/5，因而其換熱性能很好。
3.全焊接板式換熱器壓力損失小
全焊式板式換熱器板片結構，可以使流體充滿板片形成的流道，在這種情況下，1所有的板片表面都參與了熱交換，在流道中，介質可以實現無死區的流動，可以減少動能的消耗，進一步節省了運行成本。
4.全焊接板式換熱器不易結垢
壓制為波紋形狀的板片四周焊接后，在運行過程中，受熱應力的影響和制約，導致板片內側自由伸縮，進而不容易形成板片表面垢層。
5.全焊接板式換熱器結垢緊湊、占地面積小
全焊接板式換熱器結構緊湊，適用空間條件伸縮范圍大，可自由交換。單位面積內的換熱面積為管殼式的2—5倍，也不需要預留抽出管束的維修空間，實現同樣的換熱任務時，全焊接板式換熱器的占地面積約為管殼式換熱器的1/6—1/10，可以大大減少基建投資費用。
