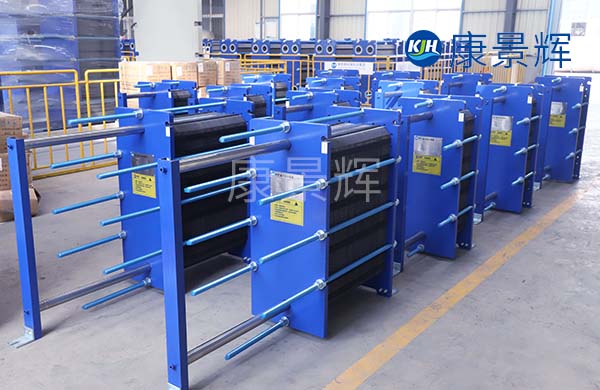

可拆式板式換熱器因其高效、靈活和易于維護的特點,廣泛應用于化工、食品、制藥、暖通等領域。根據不同的設計和使用需求,主要分為以下幾類:
1.按板片波紋形狀分類
人字形波紋板:最常見的類型,波紋呈人字形交錯,形成高湍流,傳熱效率高,承壓能力強(可達2.5MPa以上)。分高角度(高阻力、高傳熱系數)和低角度(低阻力、適中介質)兩種。
水平平直波紋板:波紋平直且平行于流體方向,阻力較小,適用于低粘度或含顆粒的介質(如糖漿、污水)。
斜波紋板:波紋傾斜設計,介于人字形和平直波紋之間,平衡傳熱與壓降。
2.按流道組合方式分類
等截面積流道:所有流道截面積相同,適用于兩側介質流量相近的場景。
非對稱流道(混合流道):通過交替布置不同波紋高度的板片,形成寬窄流道,適用于兩側流量或粘度差異大的工況(如制冷劑水換熱)。
3.按接口位置分類
同側流(單邊流):進出口接管位于換熱器同一側,便于管道布置,節省空間。
對角流(對角接口):進出口呈對角線分布,流體分布更均勻,適用于大流量工況。
4.按密封方式分類
墊片式(GasketType):板片間用彈性墊片(如NBR、EPDM、FKM等材質)密封,可拆卸清洗,但耐溫耐壓有限(通?!?80°C,≤2.5MPa)。
應用:食品、暖通空調、一般工業。
半焊式(SemiWelded):一組板片焊接成整體,另一組保留墊片,適用于一側腐蝕性介質(如化工中的酸、堿)。
耐壓:可達3.0MPa。
全焊式(Welded):板片通過激光或釬焊連接,無墊片,耐高溫(≤400°C)、高壓(≤8.0MPa),但不可拆卸。
5.特殊類型
雙板焊接式:兩張板片激光焊接后形成封閉流道,再通過墊片與其他單元組裝,兼具耐壓和防交叉污染特性。
板殼式換熱器(Plate&Shell):將板片束裝入壓力殼體內,結合了板式高效與管殼式耐高壓的優點(可達10.0MPa)。
6.按材質分類
不銹鋼板片(304/316L):常見于一般工業。
鈦板片:耐海水、氯離子腐蝕。
哈氏合金/鎳板:極端腐蝕環境(如硫酸)。
石墨板片:強酸強堿工況。
7.可拆式板式換熱器選型要點
介質特性:腐蝕性、粘度、顆粒含量。
工況參數:溫度、壓力、流量比。
維護需求:是否需要頻繁清洗(墊片式更便利)。
