我們知道小區供暖離不開板式換熱器機組，卻不太清楚板式換熱器機組運行操作規程。今天，康景輝小編以熱源廠鍋爐為例為大家詳細介紹一下板式換熱器機組運行操作規程，希望對大家有所幫助。

      一、熱負荷、運行參數
      供熱面積約為50000m2，一次網供熱參數為130℃～70℃，二次網供熱參數為70℃～55℃，工作壓力為一次網出口≤1.0Mpa，二次網出口≤0.45Mpa

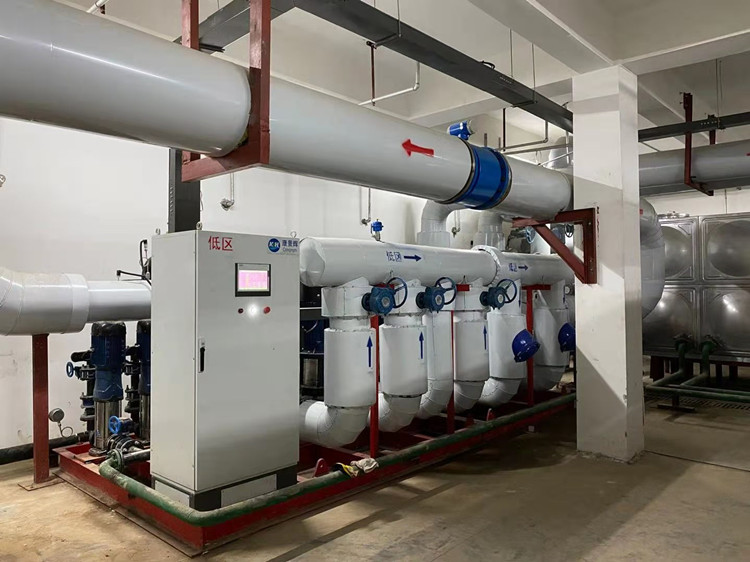

      二、板式換熱器機組情況
      ①板式換熱器機組2臺（ 3MW）
      ②補水泵1臺
      ③循環泵2臺
      ④控制系統
      ⑤補水箱
      三、熱工儀表
      ①溫度計、壓力表（每一年檢測一次）
      ②配電柜1臺

      四、板式換熱器機組運行工藝原理
      熱源廠鍋爐為系統提供一次網的高溫水，經過水—水換熱器后，二次熱水沿二次網的供水管輸送到各用戶，然后沿二次網回水管道重新進入換熱器加熱，完成一個循環。
      五、板式換熱器機組運行前操作規程
      1.開啟水箱的進水閥門，將水箱注滿水。
      2.用手轉動補水泵及循環泵轉軸，察看是否能轉動自如。
      3.開啟補水泵進出口閥門及系統頂部排氣閥，啟動補水泵往管網內注水，通過補水箱、補水泵向系統內補水（經過軟化處理的水），在系統頂點排氣閥排掉系統空氣。待排氣閥排氣帶水時，關閉排氣閥，保證補水點規定壓力。
      4.將管網壓力提高到安全閥規定的開啟壓力0.8Mpa，檢驗安全閥是否靈敏可靠。
      5.啟動循環泵前應打開換熱器的所有進出口閥，并關閉循環泵的出口閥，啟動循環泵后再慢慢打開循環泵的出口閥，逐漸提高流量及壓力，避免瞬時沖擊而產生局部高壓損壞換熱器機組。
      6.板式換熱器運行后為防止一側超壓，進換熱器的冷熱介質應同時打開或先緩緩注入低壓側流體，然后再緩緩注入高壓側流體。
      7.打開二次網供、回水閥門，同時打開循環泵進行系統循環。

      六、板式換熱器機組運行操作規程
      1.運行人員應隨時察看管網的供回水溫度及壓力，嚴禁超壓（0.45Mpa），參照室外溫度及供水溫度，采用一小時一次的原則來調整一次水的流量,在保證室內采暖設計溫度的前提下，大限度地控制一次水流量（自力式流量閥），從而降低能源消耗。
      2.隨時巡檢各運行換熱器機組的運行情況是否正常，察看各運行機器的壓力表、溫度表讀數，發現問題馬上報告有關人員進行解決。
      3.每班檢查一次水泵的運行情況，如電機溫度、震動異常等。
      4.隨時查看水箱內的水位是否正常，應保持水位在水箱的2/3以上。
      5.每小時記錄一次一次水、二次水供回水溫度及壓力。
      6.交班人員應向接班人員交待清楚當班的運行情況，并附有值班記錄。如有故障未處理完畢，交班人員不得離開。
      7.板式換熱器機組站內巡檢路線：一次水、二次水閥門→換熱器→循環泵→補水泵→電機→配電盤→水網閥門。
      七、檢查內容
      1.為保證換熱器機組正常運行，檢修工每天應按巡檢路線至少進行一次巡回檢查。
      2.檢查換熱器運行是否正常，（通過一次供回水壓差、溫差和二次供回水壓差、溫差來判斷）各受壓元件可見部位是否有異?，F象。
      3.檢查循環泵、補水泵運行情況；電動機與軸承的溫升、震動與噪音是否超限；電機接線盒有無發熱現象；聯軸節填料松緊狀況；排除不正常的漏水現象。
      4.檢查機組各潤滑部位的工作狀況（潤滑油箱是否油位正常、是否泄露、潤滑脂加注情況）。
      5.檢查安全附件和一次儀表、二次儀表是否正常，各指示信號有無異常變化。
      6.若發現除污器兩側壓力表壓差大于0.02Mpa時，說明除污器已被堵塞，關掉循環泵、閥門等，進行清洗，也可反沖洗排污。
      7.檢查各閥門開關位置是否正常，各閥門管道有無漏水現象。
      8.巡回檢查發現的問題要及時處理，并將檢查結果記入巡檢記錄。

      八、突發事故應采取的措施
      1.突然停電（包括電氣突然出現故障，夜間應首先打開應急燈）：應立即關閉一次水進水閥，關閉循環泵出口閥和補水泵出口閥。需要時打開應急補水閥門對系統進行補水。
      2.突然停熱：二次網維持正常壓力運行，若停熱時間較長，可將循環泵停機，用補水泵維持系統壓力。
      3.突然停水：維持板式換熱器機組運行，密切注視運行情況，盡可能利用補水箱補水，同時匯報相關負責人，安排應急補水措施。當系統回水壓力低于允許定壓值0.1MPa時，停機，關閉一次水進水閥。
      4.換熱器機組突然泄漏：如輕微泄漏，可暫時維持運行，并通知有關人員處理。如泄漏嚴重，須立即停機，將一次水旁通打開，并將一、二次水進出口閥門全部關閉，及時通知有關人員檢查處理。
      九、注意事項
      1.除污器發生故障需要先打開除污器旁通閥，再關閉除污器的進出口閥。
      2.剛開始系統注水，應由系統回水管開始注水，隨時觀察壓力表情況，注水時開啟系統頂部排氣閥門。
      3.板式換熱器機組投入運行時，每天需記錄各儀表、壓力表等運行情況，包括水泵運行時間、補水間隙時間等重要數據。

      4.系統初次運行時應緩慢升溫，控制水溫在25～30℃范圍內運行24小時，以后每隔24小時溫升不超過5℃，直至設計供水溫度。在設計工況下連續供暖24小時，并調節每一環路水溫達到基本一致為止。
      5.定期、定時回訪用戶并測定溫度。
      6.建立健全供暖管系年度保養制度，在每個采暖期開始前或結束后：
      ①對整個供暖管系做一次檢查，判斷整個管系繼續運行的可靠性；
      ②檢查所有的管道閥門的防銹保護是否完好；
      ③更換維修已腐蝕及老化的密封件和不能繼續使用的管道閥門等。
