汽水換熱站是城市集中供熱重要的組成系統，所以汽水換熱站自控系統對整個供熱系統起著不可替代的作用。今天康景輝就帶大家來學習一下汽水換熱站自控系統相關知識。

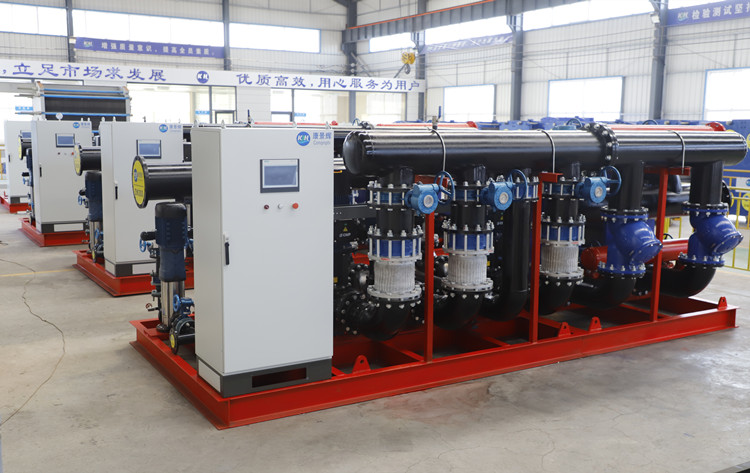

      一、工作原理
      汽水換熱站的工作原理主要是利用工廠鍋爐生產的多余蒸汽對供熱管網水進行換熱加熱，為各小區二級換熱站提供供暖供熱的熱水。
      汽水換熱站自動化系統的工作流程是：來自鍋爐的蒸汽進入汽水板式換熱器，換熱后冷凝成水，再經凝結水回收裝置返回鍋爐。各二級換熱站的回水，先經過除污器濾除水中雜質，然后循環泵加壓后進入汽水板式換熱器，經過蒸汽換熱升溫后，為各二級換熱站提供熱水。補水泵開始為供熱管網補水，用來保證回水壓力穩定。

      二、控制系統
      汽水換熱站控制系統主要分為：現場檢測機器、PLC控制系統、操作臺、電源、變頻器、就地操作箱、閥門等設備。汽水換熱站自動控制的主要控制難點也是在于以下三點：換熱器液位控制、循環泵自動控制、換熱溫度控制。
      （1） 換熱器液位控制
      對換熱站的換熱效率而言，汽水板式換熱器的液位至關重要，隨著供熱負荷的變化，蒸汽進氣量會(huì )相應變化，汽水換熱器液位也會(huì )隨之波動。換熱器內汽水混合，液位檢測干擾大，此時應該設置就地磁翻板液位計、差壓液位變送器和雷達液位變送器來共同檢測汽水換熱器的液位，以確保液位檢測的準確性。同時安裝高清球型攝像機監視磁翻板液位計顯示的液位，這樣操作人員就可以在汽水換熱站控制室的監控電視屏進行有效監視。
      （2）循環泵自動控制
      循環泵為管網回水加壓，用于保證供水和回水壓差穩定。通過手動或自動啟停循環泵，同時手動設定循環泵供電頻率或利用PID算法程序自動調節循環泵供電頻率，使二次網的供水壓力和回水壓差穩定于設定值，保證用戶供熱穩定。
      汽水換熱站有三臺循環泵，正常生產時，兩臺工作一臺備用，水泵通過變頻器控制。生產過程中，正在運行的循環泵故障停機，備用泵可以自動投入生產，供水和回水壓差低于設定的啟動備用泵的設定值時，備用泵自動啟動。
      循環泵連續運行生產，為了提高水泵使用壽命，按一定的時間間隔切換工作泵和備用泵。循環泵在自動模式下，按設定時間間隔，自動切換工作泵和備用泵，泵的啟動和停止過程，通過控制變頻器控制頻率，以每0.5HZ/s的速度逐漸完成，實現無擾切換。

      （3）換熱溫度控制
      供熱負荷的變化會(huì )引起小區換熱站回水溫度變化，通過調節汽水換熱站的蒸汽進氣量改變換熱效果，使供水溫度逐漸達到設定值。蒸汽進氣管設置調節閥，這時候應該根據小區換熱站的供水水溫設定值和實際測量值之差，自控程序通過PID算法計算調節閥變化趨勢，自動調節閥門開度控制汽水換熱器的進氣量。出水管溫度高于設定值，自動減小閥門開度;出水管溫度低于設定值，自動增加閥門開度。
      為了提高供熱效率，供水水溫設定值需要根據室外溫度改變，根據溫度變送器檢測的室外溫度，控制程序通過曲線函數計算出供水溫度設定值，實現供水水溫設定值隨室外溫度的自動改變，所以掌握了汽水換熱站在自控技術的控制難點，就提高了換熱器的換熱效率，從而降低了操作人員的勞動強度。
