  • 板式熱交換器是什么?

    來源: 本站
    時間: 2020-08-17
    瀏覽次數: 636

    板式熱交換器是板式換熱器的一種其它形式的稱呼,設備傳熱高受到了廣大用戶朋友的喜愛。板式熱交換器的作用及應用,今天我們就在這一一說明一下。

          板式熱交換器又稱之為板式換熱器,是由框架、人字形傳熱板組和夾緊螺栓組成??蚣馨ü潭▔喊搴突顒?dòng)壓板,固定壓板和活動壓板由上導桿和下導桿支撐,另一端有立柱。兩種介質通過固定(或可移動)壓縮板上的法蘭孔流入由波紋板組成的各自通道,介質在熱交換后通過固定(或可移動)壓縮板上的法蘭孔流出。相同的壓板、活動壓板、支柱和導桿均由低碳鋼制成??紤]到用戶的各種要求,框架設計有多種類型,包括雙支撐框架式和普通落地式。

          傳熱板是板式熱交換器的核心部件之一。波紋板是通過壓制形成的,合理的波紋設計增加了板的有效傳熱面積,使流體沿波紋流動時形成湍流,強化了傳熱過程。密封墊安裝在波紋板的密封槽上,密封墊設計成帶信號孔的雙通道密封結構。密封墊可以根據不同的流體和工作溫度選擇不同的膠水類型。
          一、板式熱交換器的主要規格:
          1、直徑尺寸: DN32-DN500
          2、較大設計流量為: 4500m3/H

          3、
    大熱負荷為: 60MW
          4、對數平均溫差為:0.5 ~ 1.0
          5、板厚:0.4、0.5、0.6、0.7毫米
          6、
    大設計壓力為:3.5兆帕
          7、應用領域:鋼鐵、發電、有色金屬、油脂、化工、船舶、暖通、制冷、制藥、乳化、啤酒、飲料、集中供熱等。
          8、橡膠緩沖材料:丁腈橡膠、HNBR、三元乙丙橡膠、高密度聚乙烯和氟橡膠
          9、板材:不銹鋼AISI304、316、316L、鈦、哈氏合金、鎳和鉬。
          二、板式熱交換器的主要特點:
          1、改進的分流面積可使流體在板上均勻分布
          2、標準車頂襯墊,襯墊防漏設計,大大延長襯墊壽命
          3、板的尺寸和角度經過設計和組合,以較大限度地利用壓降
          4、不粘搭扣密封墊圈
          5、清理灰塵積聚區域
          6、更多配件可供選擇
          7、波紋和流道的設計會(huì )產生強烈的湍流和傳熱系數
          8、板四角的自鎖裝置可確保良好的位置

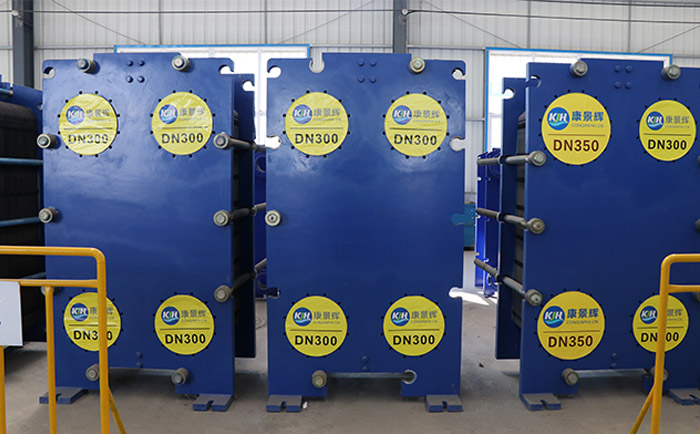

    板式熱交換器

          三、板式熱交換器的技術優勢和設計理念:
          1、高傳熱系數:傳熱板上特殊的波紋設計可以使流體在低流速下產生強烈的湍流,湍流的自清潔作用可以防止污垢的產生,因此板式熱交換機的傳熱系數是管殼式換熱器的3-5倍。
          2、經濟性:在換熱相同的前提下,與管殼式相比,投資少,運行成本低,維護成本低。
          3、可調性:只需增加和減少板材,以滿足工藝流程變化的需要。
          4、結構緊湊:在相同換熱的前提下,占用空間僅為管殼式的1/2-1/3。
          5、易于清潔和維修。
          四、應用領域:
          1、蒸汽冷凝的使用:專門設計用于真空條件下的蒸汽冷凝。該系列產品的應用包括生物乙醇、糖和小型發電站。
          2、暖通空調:由于其快速的換熱效果,在暖通空調領域得到了廣泛的應用。它達到了與AHRI認證相同的技術標準,因此可以確保更好的性能。
          3、升膜板式熱交換器容積系列:主要用于制糖、甜味劑、生物乙醇和腐蝕劑的交換系統。它也可以用作熱虹吸管再沸器。
          4、食品行業應用:適用于乳制品、食品、飲料及其他衛生應用。
          5、工業系列:適用于船舶、電力、化工、油冷卻和加熱等各種類型的工業作業。
