由于不銹鋼具有較好的耐酸堿腐蝕性能，所以不銹鋼板式換熱器在化工企業(yè)、石油、能源、動(dòng)力等工業(yè)生產(chǎn)中得到廣泛應用。但是如果選材不當，不僅耐腐蝕性能降低，縮短板式換熱器的使用壽命，造成不同程度的經(jīng)濟損失，而且給安全生產(chǎn)帶來(lái)無(wú)法挽回的損害。因此，合理的選用材質(zhì)，是延長(cháng)不銹鋼板式換熱器使用周期，確保生產(chǎn)安全進(jìn)行。

在之前的文章中關(guān)于不銹鋼板式換熱器的詳細介紹已經(jīng)給大家介紹過(guò)，今天給大家介紹一下不銹鋼板式換熱器泄漏原因的深度分析。

但在含氯離子的腐蝕性介質(zhì)中不銹鋼板式換熱器的板片易發(fā)生應力腐蝕性開(kāi)裂。隨著(zhù)不銹鋼產(chǎn)量的增加和使用范圍的擴大，不銹鋼板式換熱器應力腐蝕開(kāi)裂的報道屢見(jiàn)不鮮。學(xué)者們對不銹鋼應力腐蝕開(kāi)裂的研究日益廣泛和深入，對影響不銹鋼板式換熱器腐蝕的諸多因子如溫度、壓力、應力水平、不同氯化物及其濃度、pH值、鋼種及熱處理工藝等都有研究，并取得了較大進(jìn)展。本文對某電廠(chǎng)熱網(wǎng)的不銹鋼板式換熱器因應力腐蝕導致泄  露問(wèn)題進(jìn)行分析。得出如下分析報告：

一、不銹鋼板式換熱器存在的問(wèn)題
我們給某電廠(chǎng)熱網(wǎng)更換不銹鋼板式換熱器時(shí)，發(fā)現該電廠(chǎng)之前買(mǎi)的不銹鋼板式換熱器還是引進(jìn)的阿法拉伐板式換熱器，型號為：Compabloc。因為出現問(wèn)題更換清洗成本高，所以選用了我們公司的不銹鋼板式換熱器。今天針對該不銹鋼板式換熱器，給大家介紹一下該不銹鋼板式換熱器腐蝕泄露原因分析如下：

不銹鋼板式換熱器汽側設計壓力0.45Mpa，汽側設計溫度277℃；
實(shí)際運行中汽側壓力變化范圍為0.12-0.5Mpa；
汽側溫度變化范圍為240-350℃；
該不銹鋼板式換熱器額定加熱蒸汽流量為120t/h；
水側入口、出口設計壓力分別為：0.6Mpa，0.48Mpa；
水側入口、出口設計溫度分別為：70℃，130℃。
單臺不銹鋼板式換熱器極限流量不小于1400t/h；
水側管口流速不超過(guò)6m/s；
疏水溫度變化范圍100-125℃；
不銹鋼板式換熱器換熱面積為320㎡，
不銹鋼板式換熱器的板片材質(zhì)為進(jìn)口不銹鋼316L，該板式換熱器投運時(shí)間為2015年10月。我們對該電廠(chǎng)進(jìn)行檢修時(shí)，發(fā)現換熱板存在不同程度的磨損，且表面有腐蝕凹坑和麻點(diǎn)等。針對此現象對第C、D、E、F排不銹鋼板式換熱器進(jìn)行水壓查漏檢查，發(fā)現換熱板大面積泄漏。

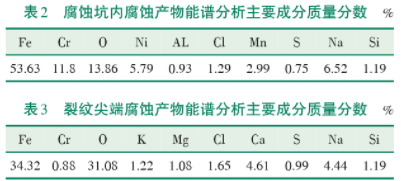

利用掃描電鏡對泄露的板式換熱器進(jìn)行微區形貌分析，發(fā)現不銹鋼板式換熱器表面腐蝕坑及裂紋尖端存在腐蝕產(chǎn)物。結果表明，腐蝕坑內和裂紋尖端存在含有氯離子的腐蝕產(chǎn)物。

原因分析：
金屬在濕腐蝕環(huán)境中發(fā)生較多的是應力腐蝕開(kāi)裂。應力腐蝕開(kāi)裂是在拉伸應力和腐蝕介質(zhì)共同作用下發(fā)生的，二者缺一不可。拉應力是由設備制造或焊接過(guò)程中產(chǎn)生的殘余應力及工作載荷引起的。不銹鋼板式換熱器在含有氯離子的環(huán)境下易產(chǎn)生應力腐蝕。當板式換熱器板片表面的污垢嚴重時(shí)，介質(zhì)中的腐蝕元素（Cl、S等）大量附著(zhù)于污垢中，并在垢底縫隙處富集，造成觸點(diǎn)處的縫隙腐蝕。

板式換熱器的化學(xué)成分中C和S質(zhì)量分數高于標準要求，Ni質(zhì)量分數低于標準要求，根據推斷可能是由于不銹鋼板式換熱器接觸的水汽不達標，其中包含的C、S、Cl、O等元素與不銹鋼板式換熱器發(fā)生反應，致使板式換熱器  部分元素質(zhì)量分數發(fā)生變化。C極易與不銹鋼板式換熱器中的Cr結合，形成C-Cr化合物，因此C質(zhì)量分數偏高，會(huì )導致不銹鋼板式換熱器固溶體中的Cr質(zhì)量分數減少，從而降低不銹鋼板式換熱器的耐腐蝕性。S質(zhì)量分數偏高及Ni質(zhì)量分數偏低，均會(huì )導致不銹鋼的抗腐蝕能力下降。

二、不銹鋼板式換熱器泄漏的主要原因

1、板式換熱器因接觸含有氯離子的腐蝕性介質(zhì)，破壞了不銹鋼表面堅固、細密的富Cr氧化膜，在加工殘余應力對鋼板造成的拉應力的長(cháng)期作用下，發(fā)生應力腐蝕開(kāi)裂。

2、不銹鋼板式換熱器接觸的水汽可能不達標。上面的原因分析已經(jīng)詳細地為大家做了解釋了。

因此，對于板式換熱器應合理選用材料、正確組裝、定期清垢，以破壞腐蝕的生成條件，降低介質(zhì)中氯離子等有害離子含量，有效防止換熱板觸點(diǎn)處的縫隙腐蝕。這才是保護不銹鋼板式換熱器的有效措施。如您有不銹鋼板式換熱器方面的需求或不明白的地方，歡迎您隨時(shí)聯(lián)系我們板式換熱器廠(chǎng)家。也可以關(guān)注我們網(wǎng)站上的其他關(guān)于不銹鋼板式換熱器的介紹，如《不銹鋼板式換熱器的工作原理》等。咨詢(xún)我們會(huì )給您經(jīng)濟實(shí)惠且耐用的板式換熱器選型參考！
