蒸汽冷凝器是用于冷凝蒸汽并回收冷凝熱的設備,其種類多樣,適用于不同的工業應用和工況條件。板式蒸汽冷凝器,結構簡單,由板片堆疊而成。占地面積小,傳熱效率高。操作維護方便。適用于需要大量冷凝面積的工況,如化工、制藥等領域。
蒸汽冷凝器是用于冷凝蒸汽并回收冷凝熱的設備,其種類多樣,適用于不同的工業應用和工況條件。以下是幾種常見的蒸汽冷凝器類型及其特點:

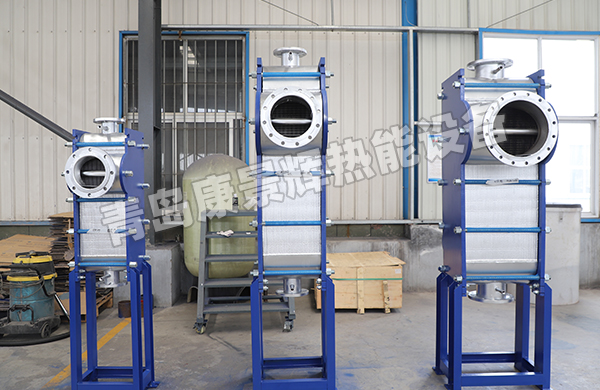

1.板式蒸汽冷凝器
結構簡單,由板片堆疊而成。
占地面積小,傳熱效率高。
操作維護方便。
適用于需要大量冷凝面積的工況,如化工、制藥等領域。
2.管式蒸汽冷凝器
由許多并聯的管子組成。
傳熱效率高,可增加管子數量來提高冷凝效果。
適用于液體含固體顆?;蚋哒扯攘黧w的工況,如糖化工藝、酒精生產等領域。
3.全焊接蒸汽冷凝器
全焊接結構,結構牢固,密封性好。
適用于高壓高溫工況下的蒸汽冷凝。
耐腐蝕性和工作穩定性好。
常用于石油、化工等行業的生產過程中。
4.殼管式蒸汽冷凝器
冷卻水在管內流動,蒸汽在管外冷凝。
結構緊湊,傳熱效率高。
適用于多種工業過程,尤其是在制冷系統中常見。
5.空氣冷卻式蒸汽冷凝器
使用空氣作為冷卻介質,無需水資源。
適用于水資源匱乏或需要戶外安裝的場合。
結構簡單,維護方便,但冷凝效率可能低于水冷式。
結合了水冷和空氣冷卻的特點。
通過部分水蒸發來增強冷卻效果。
耗水量少,適合于干燥缺水地區。
7.噴淋式冷凝器
水通過噴淋系統與蒸汽接觸,增強冷凝效果。
結構簡單,傳熱效率高。
適用于需要快速冷凝和大量處理蒸汽的場合。
每種冷凝器的選型都需要根據具體的應用需求、操作條件(如溫度、壓力)、以及環境因素(如水資源的可用性)來決定。選擇合適的冷凝器可以顯著提高系統的熱效率和經濟性。
