針對于板式熱交換器內部結構，其實當今市場上已經出現了很多種類的板式熱交換器，其內部結構都不是盡然相同的。選擇一個適應自身工藝的型號是我們首要的目標。今天小編就帶大家一起來了解一下板式熱交換器的內部結構。

      我們都知道板式熱交換器是由許多不銹鋼的薄片壓緊構成的熱交換器，主要的工作元件由溫度調節系統、自動記錄儀、熱水泵等配件構成。板式熱交換器內部使用板片進行換熱，將熱介質和冷介質在板片兩端進行勻速流動，當板片兩邊介質溫度達到恒溫時，則證明化熱工藝完成。板片面積越大，換熱效果越好。
      但我們只了解了板式熱交換器的組成，沒有了解板式熱交換器內部結構的詳細原理，以下就是設備的具體結構構造介紹。
      一、結構構造：

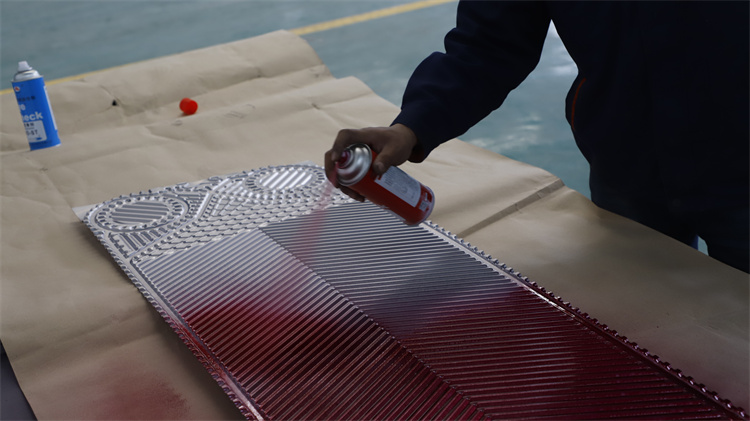

      板片：板片是我們常見的元件之一，其構造是由毫米為單位的不銹鋼板壓制而成，并在板片表層附有與流體呈夾角或者垂直的波紋形式。
      管道圓口：在板式熱交換器壓緊板上會(huì )設置單獨的四個孔，分布在角落當中，此步驟不僅可以用來連接我們的管路，還可以根據設備密封墊片的作用設置單獨的流道。
      凸緣：凸緣的主要目的是為了防止板片因為壓力擠壓而變形，在板片的表面上層，不間斷周期性的設置凸緣，可以增加板片的分子密度，保證設備內部板片的間距。
      無死角：設置無死角結構主要的目的是為了是流體在設備內部能夠勻速的流動，可以增加板片的面積達到這種工藝，但是需要注意特定的比例，否則無法實現。

      二、內部流動過程：
      介質通過一個熱介質入口進入設備內部管道，然后平穩流程達到末端的管路流出，避免和冷介質管路串流，從而內部設計只經過板片，反之冷介質也是從冷介質入口進入開始循環換熱工藝，確保設備內部的兩側都會(huì )有不同介質流經，確保了工藝。
      在流動過程中，板片上的波紋形狀起了非常重要的作用，板片波紋既可以讓靠近管壁的介質流速大幅度降低，從而形成靜液層，減少傳熱效果。也可以造成湍流，增加設備的傳熱系數，需求根據具體的工藝情況來決定。
