在工業生產的"熱交換交響曲"中,墊片式板式換熱器以其獨特的模塊化結構和高效傳熱性能,成為各行業節能降耗的利器。這種由金屬板片和彈性密封墊組合而成的換熱設備,憑借靈活多變的板片組合方式,在食品、制藥、化工等領域展現出令人驚嘆的適應能力。
一、結構原理:精密疊放的換熱藝術

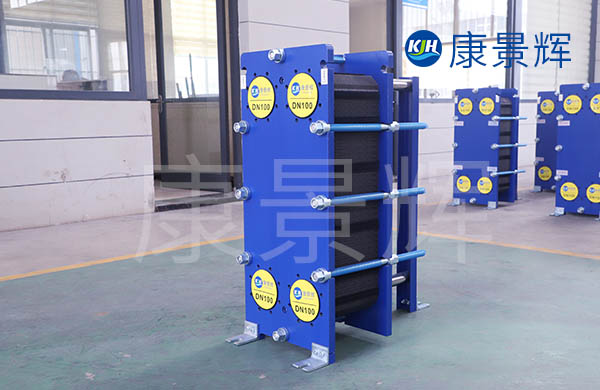

墊片式板式換熱器的核心在于其精巧的板片設計。每組板片由波紋金屬板構成,相鄰板片之間通過彈性密封墊形成介質流道。當兩種溫度不同的流體在板片兩側流動時,熱量通過板片的高效導熱性能實現快速交換。這種結構設計使換熱器同時具備傳熱系數高、結構緊湊、拆卸方便等優勢。
二、種類解析:多樣組合應對不同工況
1.可拆卸式墊片板換
這是最常見的一種類型,其板片與密封墊通過夾緊裝置固定,便于定期拆卸清洗。特別適合含有顆粒物的流體或需要頻繁維護的場合。例如在啤酒生產中,這種結構可確保換熱器在清洗CIP(原位清洗)過程中不留死角。
2.焊接式墊片板換
針對高溫高壓工況,將密封墊片與板片邊緣進行激光焊接,形成永久性密封。這種設計有效解決了傳統可拆卸式在高溫下易泄漏的問題,廣泛應用于蒸汽冷凝和高溫導熱油換熱場景。
3.自由流動式板換
通過特殊設計的板片波紋結構,使流體在板間形成湍流,傳熱效率較傳統結構提升20%以上。特別適用于粘度較高的流體換熱,如巧克力漿料的溫度調節。
4.雙壁式板換
在板片兩側增加第二道密封墊,形成"板片密封墊板片密封墊"的夾層結構。這種設計在兩種介質存在壓力差或腐蝕性差異時,可有效防止交叉污染,確保換熱過程的安全性。
三、應用場景:跨行業的溫度魔法師
1.食品工業:乳品殺菌冷卻、果汁巴氏消毒
2.制藥領域:藥液濃縮、疫苗溫度控制
3.化工行業:酸堿液體換熱、有機溶劑回收
4.暖通空調:地熱供暖、區域供冷系統
5.新能源:動力電池冷卻、光伏熱管理
四、技術優勢與未來趨勢
與傳統管殼式換熱器相比,墊片式板式換熱器傳熱效率提升30%50%,占地面積減少70%以上。隨著新材料和制造工藝的發展,耐腐蝕合金板片、3D打印板片等新技術不斷涌現,進一步拓展了其應用邊界。未來,智能監測系統與板換的深度融合,將實現換熱過程的實時優化控制。
這種看似簡單的板片疊加結構,實則蘊含著深厚的工程智慧。從啤酒釀造到航天冷卻,從食品保鮮到新能源利用,墊片式板式換熱器正以多樣化的形態,在工業溫度的精密調控中發揮著不可替代的作用。當您下次品嘗一杯冰爽的啤酒時,或許可以想象一下,那些在板片間跳著"熱舞"的分子,正是現代工業文明最生動的注腳。
